形位公差——同轴度（同心度）

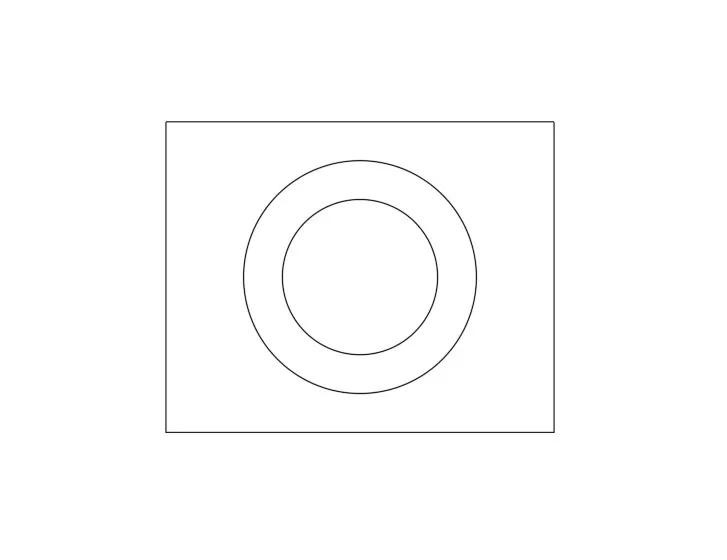

公差符号

定义：

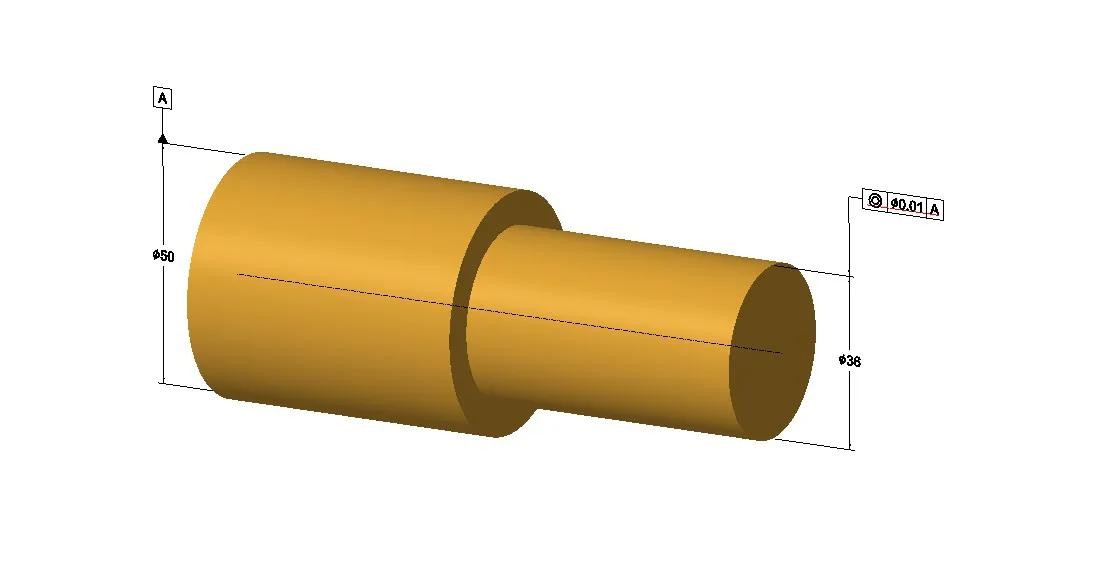

1.轴线的同轴度

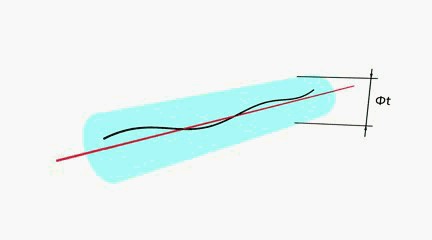

公差带是公差值∅t的圆柱面的区域，该圆柱面的轴线与基准轴线同轴。

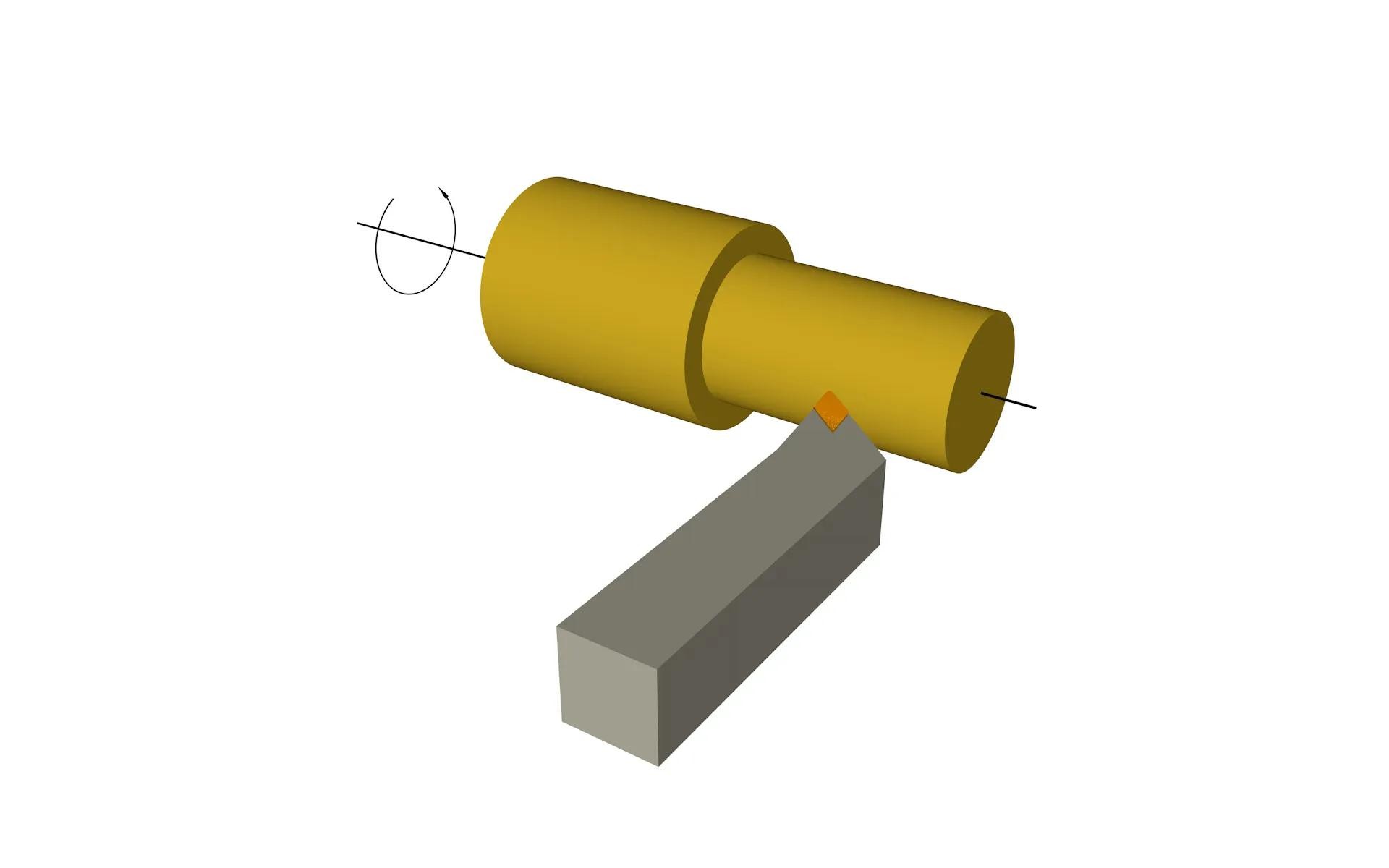

同一零件上有两个不同尺寸的外圆或内孔，如果同轴度要求高，就必须一刀加工，也就是要安排到一个工步上，不能重复装卸活，因为重新装夹会有工装误差或找正误差的存在。

像上图的轴装配中，两头装有轴承，两头轴承位就必须要求同轴，这就是同轴度最经常出现的场所。

2.点的同心度

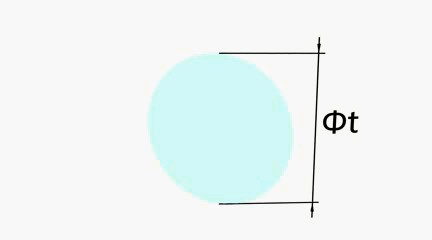

公差带是公差值为∅t，且与基准圆心同心的圆内的区域。

圆盘就是公差带，圆盘的圆心就是基准点，黑色的被测点可随机出现在公差区域内任意位置。

怎么理解这个定义呢？其实这个“点的同心度”不经常出现，或许可以这样理解，很薄的板类件上，内孔和外圆的同心要求。

同轴度是唯一一个不用考虑公差值前加不加∅的一种公差类型，记住同轴度，就加直径符号∅。
