电磁炉各种故障修理

电磁炉的故障维修

1.不通电 2.故障代码报警保护 3.控制部分 4.不加热和间歇性加热

一、不通电维修步骤：

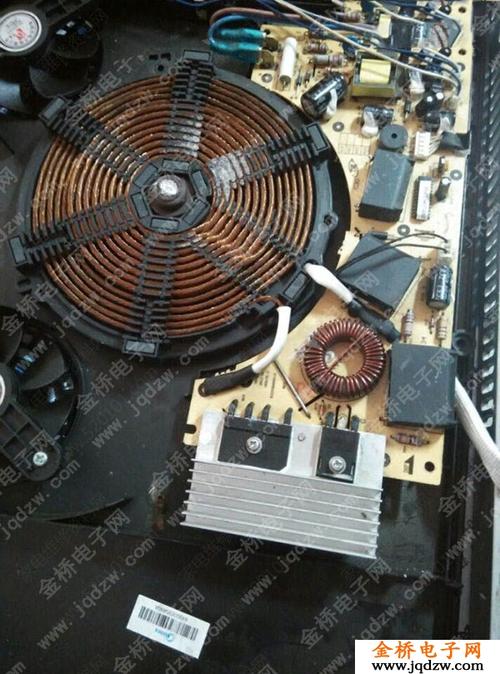

1.拆机，不通电故障：首先观察主板有无明显损坏元件，再测量IGBT和桥堆是否损坏，如果损坏，保险应该也是不保。如果都有损坏，更换好的配件，18V稳压管也要更换，串灯泡开机，记得要检查0.3UF谐振电容是否失容。通电检查18V， 5V,和IGBT的G极, 必须为0V,, 如果不是0V,换339 和检查周边元件(驱动对管你已经检查),应该能解决, 前面的都确定了

2.如果上面三大件都没有损坏，测量三大电压310V、18V、5V，如果正常，检查控制面板。

3.如果310V偏低，检查5UF和2UF滤波电容。如果是18V和5V都没有检查限流电阻，副电源芯片，变压器有没有损坏。如果18V有，5V没有，检查7805，更换。,功率部分好的 18V,电源坏了的,这个部分就比电视的电源简单,对于各位应该好修,副电源分为变压器和模块2种,变压器的直接输出18V的就不说,就说说模块,的,也比较简单,现在市面的基本就是FSD200,12A,22A, THX201,202, 203,,系列, 只有 22A,能代换12A,其他的均不可以直接代换, 一般这类电源坏了,发现限流电阻被烧的话,你就必须更换模块 不管模块炸与不炸,,还有就是检查供电的2极管, 必须脱板检查,其电路中的大阻值电阻 和18V稳压, 5V稳压,开关变压器,坏的几率也很大,风扇短路也会引起 18V 不正常

修电磁炉保护IGBT烧管方法

更换IGBT同时记得把驱动管一起换掉（不管是好是坏；很多人测量没坏就没换；代价就是过不了多久再烧IGBT；两个三极管最多1元；一个IGBT就要翻十几翻了）还要检查下0.2 UF 0.3UF 5UF电容；一切就绪

在交流220V上，串接一个60-100W的灯泡，加锅，接通电源：

1. 若灯泡暗红（适用于插上220V后待机指示灯亮），开启电磁炉电源，灯泡一亮一暗地闪烁，（而插上220V后待机指示灯不亮），开启电磁炉电源，灯泡一亮即暗重开电源也是一亮即暗；表明电磁炉已经基本OK了。

2. 若灯泡很亮，表明IGBT管完全导通。此时，若拆除灯泡通电工作，必烧IGBT管！应主要查修驱动 谐振电容 高压整流等电路。

3. 若灯泡暗红，开启电磁炉电源，灯泡亮度不变。则应主要查修面板控制 微电脑供电 副电源等电路。

4.若灯泡暗红，开启电磁炉电源，灯泡一亮一暗地闪烁,但把锅具抬起灯泡很亮；属于抬锅炸IGBT，应检查CPU 驱动 线盘 大多数是线圈损坏

二．故障代码报警保护

对于出现故障代码,你又在相应电路中 找不出 问题 你只有通电试,看其电压是否加到MCU,相应脚上,, 具体的自己去理呵呵,(一般2-4V内 检锅电路要低一点,要因机而议,), 如果电路提供给MCU电压没有问题,, 唯一判断MCU坏,

,,然后就是控制板的问题,也简单 也难,简单的就是换按键 换晶振(晶振坏可以造成不开机和按键错乱), 难的就是MCU,

, 还有一类就是通电正常,不发热,,这个只要检查 IGBT, 339, 驱动对管, 0.33UF电容 电感 和线盘 基本能解决问题间歇性发热,检查可调和功率控制电路,有时 339,锅底感温,和驱动管,IGBT 也存在,,但是前面2个居多,但是我遇到一个MCU坏的,也存在这种.这些都是罕见故障

不管何种电磁炉我接修，维修时都是差不多用同样的方法。电容表测5UF,0,27UF电容，容量稍有异即更换。（再用指针表R10K复测）.是否轻微漏也不能用.再用数字表测大功率高电阻的阻值（一般有4至6支,1W至3W240K,520K左右）按色环实测，如果串联电阻有一个变值（变大居多）另一支也别放过了。测下锅面热敏电阻（多是100k左右）是否正常，再用热风筒吹一吹，看阻值是否能够变小。功率管的上面也相似的热敏电阻（多是10k），但有些是自复位常温常闭型开关。倘若面板开关有异应全更换新，不用多测防误判！

稳压二极管拆下串几k电阻直接到低压可调直流电源最可靠。

对不检锅的电磁炉，我把常见的故障归为以下三类：

1、300V 滤波电容不良造成主电压过低而使同步电路检测到的电压不正常。

2、同步电路的大功率电阻变质或开路导致检测电路不正常。

3、PWM 脉冲信号失常而不检锅。（检查PWM脉冲的方法简单，就是找一小型的变压器，在初级上接一只发光二极管，放在电磁炉的发热盘上后开机，发光二极管有闪光说明PWM脉冲正常，无反应则不正常）

LM339 7脚相关，如6、7脚的电压产生变化，那么1脚的电压也会随之变化，PWM 脉冲信号必然会受到影响。最常见的也就是这个问题，就是6、7脚之间的绦纶电容（2A222J）不良造成不检锅。

好多的电磁炉出现报警不加热，或不报警不加热、不检锅故障。电磁炉在开机是首先发出开机脉冲，通过控制驱动电路使IGBT导通，产生检锅电流，怎样判断是否发出开机启动电流，就可以用这个小玩意测试了！制作方法：在旧的电磁炉板上拆下一个蜂鸣器，在其引脚上接一个发光二极管，不分正负极，但蜂鸣器分有源和无源两种，不可通用！发光二极管一闪一闪证明MCU发出开机脉冲;;;;;;;有源和无源蜂鸣器的区别在于，将蜂鸣器引脚朝上，有绿色电路板的为无源，全封闭的为有源，此工具为无源，带绿色电路板的蜂鸣器

,
