74系列和4000系列，是外围最常用的芯片，包括SN74HC595-8位移位寄存器/锁存器（即串转并转换）等重要的芯片，所以列举他们的选型列表，希望对大家有用。至于它们的pdf文档，‘机电匠’基本都有，有需要的告诉我吧。

常用74系列芯片功能选型说明

7400 TTL 2输入端四与非门

7401 TTL 集电极开路2输入端四与非门

7402 TTL 2输入端四或非门

7403 TTL 集电极开路2输入端四与非门

7404 TTL 六反相器

7405 TTL 集电极开路六反相器

7406 TTL 集电极开路六反相高压驱动器

7407 TTL 集电极开路六正相高压驱动器

7408 TTL 2输入端四与门

CD4000 双3输入端或非门 单非门 TI

CD4001 四2输入端或非门 HIT/NSC/TI/GOL

CD4002 双4输入端或非门 NSC

CD4006 18位串入/串出移位寄存器 NSC

CD4007 双互补对加反相器 NSC

CD4008 4位超前进位全加器 NSC

CD4009 六反相缓冲/变换器 NSC

CD4010 六同相缓冲/变换器 NSC

CD4011 四2输入端与非门 HIT/TI

CD4012 双4输入端与非门 NSC

CD4013 双主-从D型触发器 FSC/NSC/TOS

CD4014 8位串入/并入-串出移位寄存器 NSC

CD4015 双4位串入/并出移位寄存器 TI

CD4016 四传输门 FSC/TI

CD4017 十进制计数/分配器 FSC/TI/MOT

CD4018 可预制1/N计数器 NSC/MOT

CD4019 四与或选择器 PHI

CD4020 14级串行二进制计数/分频器 FSC

CD4021 08位串入/并入-串出移位寄存器 PHI/NSC

CD4022 八进制计数/分配器 NSC/MOT

CD4023 三3输入端与非门 NSC/MOT/TI

CD4024 7级二进制串行计数/分频器 NSC/MOT/TI

CD4025 三3输入端或非门 NSC/MOT/TI

CD4026 十进制计数/7段译码器 NSC/MOT/TI

CD4027 双J-K触发器 NSC/MOT/TI

CD4028 BCD码十进制译码器 NSC/MOT/TI

CD4029 可预置可逆计数器 NSC/MOT/TI

CD4030 四异或门 NSC/MOT/TI/GOL

CD4031 64位串入/串出移位存储器 NSC/MOT/TI

CD4032 三串行加法器 NSC/TI

CD4033 十进制计数/7段译码器 NSC/TI

CD4034 8位通用总线寄存器 NSC/MOT/TI

CD4035 4位并入/串入-并出/串出移位寄存 NSC/MOT/TI

CD4038 三串行加法器 NSC/TI

CD4040 12级二进制串行计数/分频器 NSC/MOT/TI

CD4041 四同相/反相缓冲器 NSC/MOT/TI

CD4042 四锁存D型触发器 NSC/MOT/TI

CD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI

CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI

CD4046 锁相环 NSC/MOT/TI/PHI

CD4047 无稳态/单稳态多谐振荡器 NSC/MOT/TI

CD4048 4输入端可扩展多功能门 NSC/HIT/TI

CD4049 六反相缓冲/变换器 NSC/HIT/TI

CD4050 六同相缓冲/变换器 NSC/MOT/TI

CD4051 八选一模拟开关 NSC/MOT/TI

CD4052 双4选1模拟开关 NSC/MOT/TI

CD4053 三组二路模拟开关 NSC/MOT/TI

CD4054 液晶显示驱动器 NSC/HIT/TI

CD4055 BCD-7段译码/液晶驱动器 NSC/HIT/TI

CD4056 液晶显示驱动器 NSC/HIT/TI

CD4059 “N”分频计数器 NSC/TI

CD4060 14级二进制串行计数/分频器 NSC/TI/MOT

CD4063 四位数字比较器 NSC/HIT/TI

CD4066 四传输门 NSC/TI/MOT

CD4067 16选1模拟开关 NSC/TI

CD4068 八输入端与非门/与门 NSC/HIT/TI

CD4069 六反相器 NSC/HIT/TI

CD4070 四异或门 NSC/HIT/TI

CD4071 四2输入端或门 NSC/TI

CD4072 双4输入端或门 NSC/TI

CD4073 三3输入端与门 NSC/TI

CD4075 三3输入端或门 NSC/TI

CD4076 四D寄存器

CD4077 四2输入端异或非门 HIT

CD4078 8输入端或非门/或门

CD4081 四2输入端与门 NSC/HIT/TI

CD4082 双4输入端与门 NSC/HIT/TI

CD4085 双2路2输入端与或非门

CD4086 四2输入端可扩展与或非门

CD4089 二进制比例乘法器

CD4093 四2输入端施密特触发器 NSC/MOT/ST

CD4094 8位移位存储总线寄存器 NSC/TI/PHI

CD4095 3输入端J-K触发器

CD4096 3输入端J-K触发器

CD4097 双路八选一模拟开关

CD4098 双单稳态触发器 NSC/MOT/TI

CD4099 8位可寻址锁存器 NSC/MOT/ST

CD40100 32位左/右移位寄存器

CD40101 9位奇偶较验器

CD40102 8位可预置同步BCD减法计数器

CD40103 8位可预置同步二进制减法计数器

CD40104 4位双向移位寄存器

CD40105 先入先出FI-FD寄存器

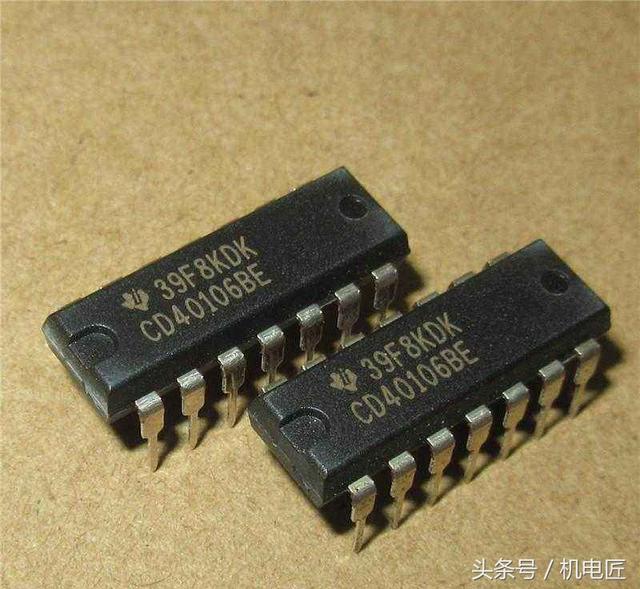

CD40106 六施密特触发器 NSC\TI

CD40107 双2输入端与非缓冲/驱动器 HAR\TI

CD40108 4字×4位多通道寄存器

CD40109 四低-高电平位移器

CD40110 十进制加/减,计数,锁存,译码驱动 ST

CD40147 10-4线编码器 NSC\MOT

CD40160 可预置BCD加计数器 NSC\MOT

CD40161 可预置4位二进制加计数器 NSC\MOT

CD40162 BCD加法计数器 NSC\MOT

CD40163 4位二进制同步计数器 NSC\MOT

CD40174 六锁存D型触发器 NSC\TI\MOT

CD40175 四D型触发器 NSC\TI\MOT

CD40181 4位算术逻辑单元/函数发生器

CD40182 超前位发生器

CD40192 可预置BCD加/减计数器(双时钟) NSC\TI

CD40193 可预置4位二进制加/减计数器 NSC\TI

CD40194 4位并入/串入-并出/串出移位寄存 NSC\MOT

CD40195 4位并入/串入-并出/串出移位寄存 NSC\MOT

CD40208 4×4多端口寄存器

CD4501 4输入端双与门及2输入端或非门

CD4502 可选通三态输出六反相/缓冲器

CD4503 六同相三态缓冲器

CD4504 六电压转换器

CD4506 双二组2输入可扩展或非门

CD4508 双4位锁存D型触发器

CD4510 可预置BCD码加/减计数器

CD4511 BCD锁存,7段译码,驱动器

CD4512 八路数据选择器

CD4513 BCD锁存,7段译码,驱动器(消隐)

CD4514 4位锁存,4线-16线译码器

CD4515 4位锁存,4线-16线译码器

CD4516 可预置4位二进制加/减计数器

CD4517 双64位静态移位寄存器

CD4518 双BCD同步加计数器

CD4519 四位与或选择器

CD4520 双4位二进制同步加计数器

CD4521 24级分频器

CD4522 可预置BCD同步1/N计数器

CD4526 可预置4位二进制同步1/N计数器

CD4527 BCD比例乘法器

CD4528 双单稳态触发器

CD4529 双四路/单八路模拟开关

CD4530 双5输入端优势逻辑门

CD4531 12位奇偶校验器

CD4532 8位优先编码器

CD4536 可编程定时器

CD4538 精密双单稳

CD4539 双四路数据选择器

CD4541 可编程序振荡/计时器

CD4543 BCD七段锁存译码,驱动器

CD4544 BCD七段锁存译码,驱动器

CD4547 BCD七段译码/大电流驱动器

CD4549 函数近似寄存器

CD4551 四2通道模拟开关

CD4553 三位BCD计数器

CD4555 双二进制四选一译码器/分离器

CD4556 双二进制四选一译码器/分离器

CD4558 BCD八段译码器

CD4560 "N"BCD加法器

CD4561 "9"求补器

CD4573 四可编程运算放大器

CD4574 四可编程电压比较器

CD4575 双可编程运放/比较器

CD4583 双施密特触发器

CD4584 六施密特触发器

CD4585 4位数值比较器

CD4599 8位可寻址锁存器
