配电变压器，在各类配电站（公变房、专变房、变电所等）中占据着最重要的位置。配电变压器按使用场所、绝缘介质、按铁心形式、铁心材料、结构形式、调压方式、调容方式等形式分类，可以分成十几、二十来种类型，甚至更多。每一种配电变压器，均有其专属的特点和用途，如果选型错误，轻者浪费投资；重者可能会无法正常使用或违反国家的政策、法规的规定，甚至可能造成重大隐患或损失。

因此必须重视学习配电变压器选型方面有关知识。由于出版延时的原因，市面上电气工程方面的书籍、教材、手册不—定能体现国家规范、标准相关的最新规定和要求。本文收集、整理了国家变压器技术、设计规范现行、有效版本中有关配电变压器类型选择方面的规定，分享给大家。

一、变压器选型的基本原则

1、首先要充分调查和落实变压器用电负荷情况、使用环境条件、运行方式、运行工况、安装空间、运行维护、及资金情况。

2、要符合防火、安全方面的要求，多层或高层主体建筑内配电站，应选用不燃或难燃介质的变压器。

3、要符合节能方面的要求，须核实变压器的空载损耗和负载损耗，变压器的能效等级必须高于3级。

4、应以变压器整体的可靠性为基础，综合考虑技术参数的先进性、合理性、经济性及环境友好性。

二、各类变压器选型

1、液浸式变压器

液浸式变压器是目前应用最广泛、能耗相对较低和性价比相对较高的—种变压器。

液浸式变压器可以分为以下几种：矿物油浸渍式配电变压器、矿物油油浸式全密封变压器、高燃点油 （合成油及天然酯 ）浸式变压器。这几种配电变压器选型规定如下：

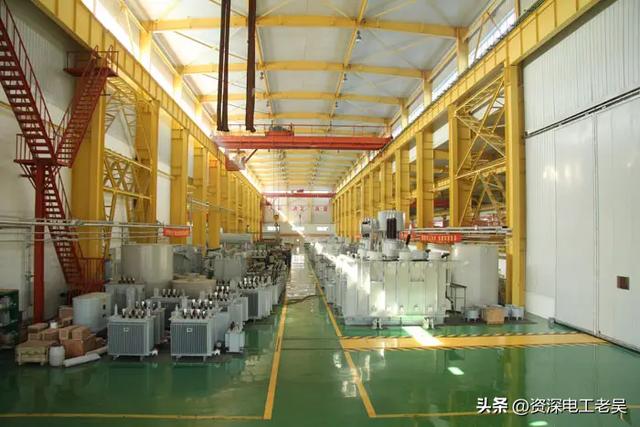

（1）矿物油浸式配电变压器

普通的带油枕的油浸式变压器，由于有油枕，变压器容易受潮，影响使用寿命，目前在10（20）kV配电系统已经很少使用。

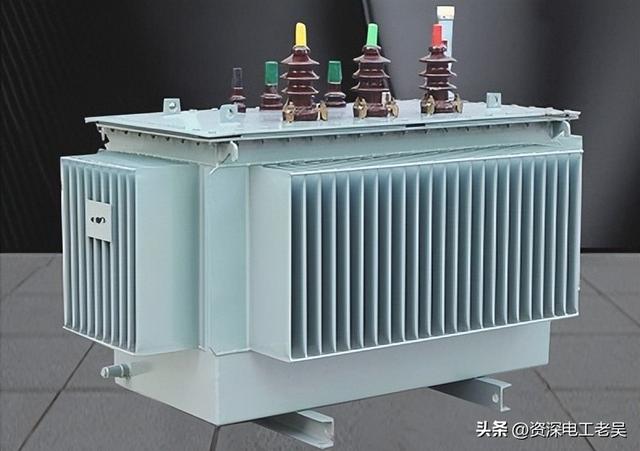

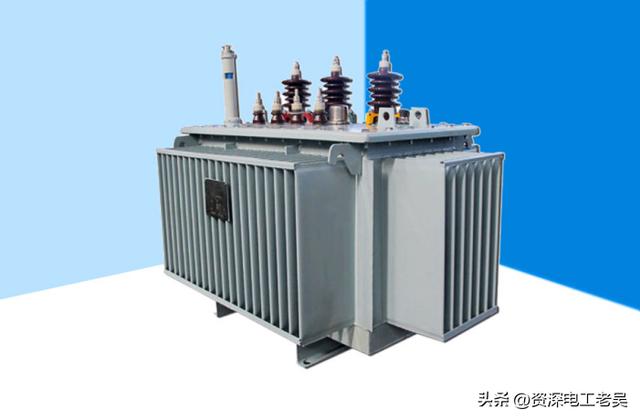

（2）矿物油浸式全密封变配电变压器

油浸式全密封配电变压器与普通油漫变压器相比，取消了储油柜，由波纹油箱的波翅代替油管作为冷却散热元件，波纹油箱由优良冷轧薄钢板在专用生产线上制造，波翅可以随变压器油体积的涨缩而涨缩，从而使变压器与大气隔绝，防止和减缓油的劣化和绝缘受潮，增强运行可靠性，正常运行免维护。

油浸式全密封配电变压器，如S11-M、S13-M、S20-M系列等等，其中S11-M、S13-M系列价格低廉、节能效果不错，以往在工矿企业、市政、建筑等各行各业得到广泛的应用，现在由于国家有关变压器能效等级极限值的新标准开始实施，这些系列以后将将退出市场，取而代之的是S20-M等系列能效等级较高的新产品。

一般正常情况下，只要安装场所对消防及安全没有特别要求，就可以选用矿物油浸式全密封变配电变压器，尤其是户外。

由于存在运行负压问题，不宜在雨水丰富和温差变化较大的户外安装场所使用,尤其是云南、贵州等高海拔地区。

（3）高燃点油 （合成油及天然酯 ）浸式变压器，

亦称为耐高温绝缘油浸式变压器，这种变压器中的绝缘材料为高燃点油，由于其闪点及燃点高于矿物油，其安全性能更高，因此高燃点油浸渍式变压器常用于安全要求相对较高的场所，或与建筑物消防间距不够的场所；另外要求较高过载能力的场所，也可以使用。

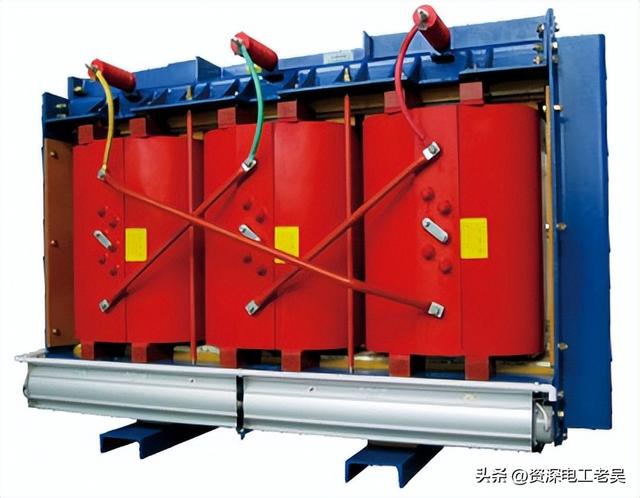

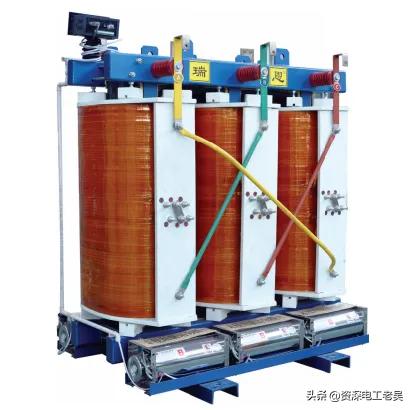

2、干式变压器

干式变压器适合应用用于防火要求较高场所，如：在与商住办公大楼联合建造或消防要求较高的户内配电站或防水防潮性能良好的地下变电站内。使用干式变压器的时候，还应满足以下条件:

（1）对消防要求较高的场所,其燃烧性能等级应达到F1，否则应达到F0;

（2）对于低于—25℃的环境温度下运行、运输和储存时，其气候等级应达到C2，最低应达到C1;

（3）对于潮湿、常有凝露或严重污秽区域，其环境等级应达到E2，最低应达到El。

（4）环氧树脂绝缘干式变压器分为环氧真空浇注和缠绕固化工艺两种，其机械强度高，承受短路能力强。采用环氧真空浇注工艺的变压器，其局部放电水平较低。绝缘系统耐热等级通常有155级(F)和180级(H)。180级(H)干式变压器负载损耗较高，其变压器室通风量要求较高，不宜在通风不良且与开关柜共室布置时使用。对低温环境下频繁高负荷投切的运行方式，不宜选用该类型干式变压器。

3、充气式变压器

充气式变压器具有不爆不燃特点，适合应用在消防等级及安全性能要求高的环境及场所，如隧道、矿井、海上风电、钻井平台、地铁、管廊﹑桥梁、学校、医院、广场、人口密集的商业中心或公共场所及存在易燃易爆物质的矿山、油田、化工生产与存放场所等。

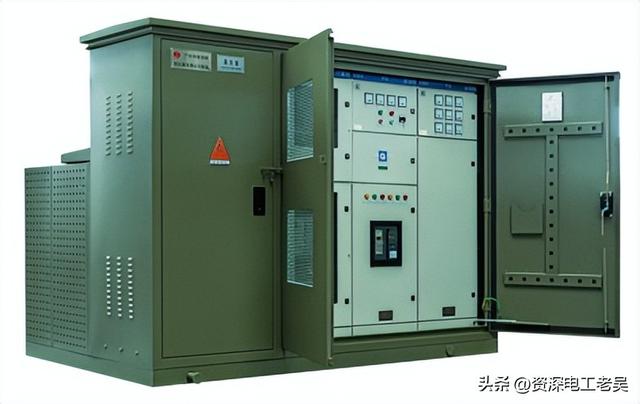

4、组合式变压器

组合式变压器具有占地面积小，对周边景观、环境影响小等特点，适用于路边,绿化带内安装的专用或公共配电,宜选用高燃点油作为绝缘冷却介质。

5、非晶合金铁心变压器

非晶合金铁心变压器主要有油浸式和干式两种﹐非晶合金铁心变压器的空载损耗低﹐但噪声较高﹐适合应用在节能要求较高或年平均负载率小于30%及噪声要求不高的场所。由于设计磁密较低，变压器体积较大，外形较为矮胖。变压器过励磁时﹐噪声增量较大。运输、安装或运行中铁心不能受外力﹐否则空载损耗会增大。

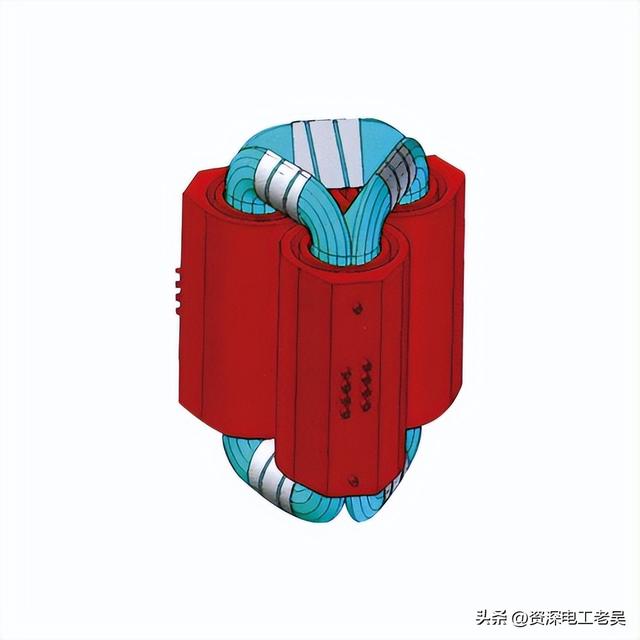

6、卷铁心变压器

卷铁心分为平面卷铁心与立体卷铁心，同类型、同能耗水平代号的卷铁心比普通叠片式的变压器节能效果要好一些，其中同类型、同能耗水平代号的立体卷铁心的平面卷铁心变压器能耗，要更低。

卷铁心变压器主要有油浸式和干式两种。油浸式立体卷铁心配电变压器

如S13-M-RL系列，立体三角形卷铁心干式配电变压器，如SC(B)13-RL 系列。

卷铁心变压器的使用条件与普通油浸式和干式配电变压器一样，当同能耗水平代号普通油浸式和干式配电变压器不能满足能效等级要求时，可以考虑选择卷铁心配电变压器。

7、调容变压器

调容变压器，如：S13-ZT型（自动有载）调容变压器。

目前主要有油浸式,其适合应用在负荷峰谷差值较大﹐且平均负载率较低,高载或低载持续性较长的场所。

（1）有载调容

有载调容变压器适合应用在用电要求较高的场所，但需与非晶合金铁心变压器综合评估后确定。

（2）无励磁调容

无励磁调容变压器需停电后手动调容，适合应用在用电要求不高，且季节性负荷变化较大,规律性较强,每年调容次数有限的场所。

（3）子母变压器调容

子母变压器调容的变压器需停电后手动调容，适合应用在用电要求不高，且季节性负荷变化更大、规律性较强,每年调容次数有限的场所。

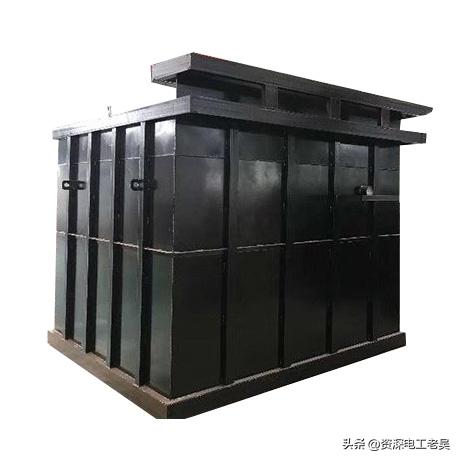

8、地下式配电变压器

地下式配电变压器主要有油浸式和干式两种，变压器地埋后具有防爆﹑防燃﹑防水.防雷.防盗.防撞等特点。

目前市场上主要是油浸地下式配电变压器，如S13-D.M系列、SH15-MRD系列，这是一种将变压器、保护用熔断器等安装在同一油箱内的紧凑型配电设施，箱体外壳采用不锈钢或同类材质制作并涂防腐涂层，高、低压进出线采用全密封、全绝缘、全屏蔽方式，具有不占用地表空间，可在一定时间内浸没在水中运行及免维护的特点，适用于电缆进出线,且地面安全、环保及环境要求较高的场所，如：人口密集的中心城区和街道、高速公路、桥梁、隧道、停车机场、港口、旅游景点、道路照明等供配电系统，但需保持通风良好的环境。

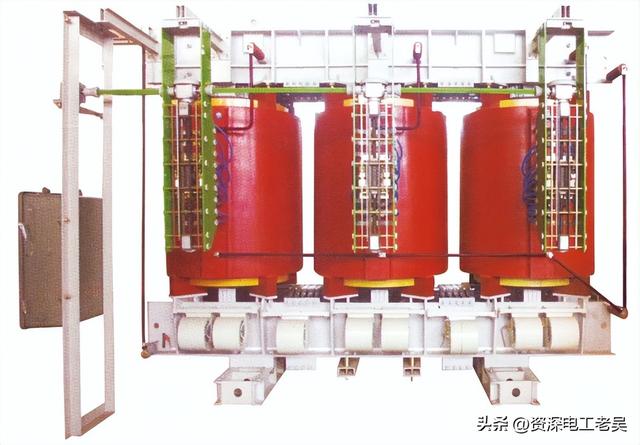

8、载调压变压器

有载调压变压器主要有油浸式和干式两种,该变压器适用于电压波动较大,电压质量要求较高的场所,可根据实际电压波动范围,选择合适的级差、级数和范围。
