​防雷接地工程施工及验收规范(防雷接地工程施工)

防雷接地工程施工及验收规范(防雷接地工程施工)

防雷接地工程是现代建筑工程的重要组成部分，其质量和安全直接关系到人们的生命财产安全。因此，防雷接地工程施工及验收规范显得尤为重要。在施工时，必须按照规范要求进行严格控制，确保施工过程中各环节的合理性、科学性和安全性。同时，在进行验收时，也应详细记录、评估施工质量，核实防雷接地工程各项指标是否符合规定要求，以确保建筑物防雷接地系统的可靠性和稳定性。

建筑防雷接地规范

一、总则

第1.0.1条为使建筑物(含构筑物,下同)防雷设计因地制宜地采取防雷指施,防止或减少雷击

建筑物所发生的人身伤亡和文物、财产损失,做到安全可靠、技术先进、经济合理,制定本规

范。

第1.0.2条本规范适用于新建建筑物的防雷设计。

本规范不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计。

第1.0.3条建筑物防雷设计,应在认真调查地理、地质、土壤豫环境等条件和雷电活动

规律以及被保护物的特点等的基础上,详细研究防雷装置的形式及其布置

第1.0.4条建筑物防雷设计除应执行本规范的规定外,尚应符合国家现行有关标准和规范的规

定。

二、防雷分类

第2.0.1条建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果,按防雷要求分

为三类。

第2.0.2条遇下列情况之一时,应划为第一类防雷建筑物:

1、凡制造、使用或贮存 *** 、火药、起爆药灯品等大量爆炸物质的建筑物,因电火花而

引起爆炸，会造成巨大破坏和人身伤亡者。

2、具有呕或10区爆炸危险环境的建筑物。

3、具贿1区爆炸危险环境的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者。

第2.0.3条遇下列情况之一时,应划为第二类防雷建筑物:

1、国家级重点文物保护的建筑物。

2、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案

馆、大型城市的重要给水水泵房等特别重要的建筑物。

3、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物。

4、制造、使用或贮存爆炸物质的建筑物,电火花不易引起爆炸或不致造成巨大破坏和人身

伤亡者。

5、具有1区爆炸危险环境的建筑物,电火花不易引起爆炸或不致造成巨大破坏和人身伤亡

者。

6、具有2区或11区爆炸危险环境的建筑物。

7、工业企业内有爆炸危险的露天钢质封闭气罐。

8、预计雷击次数大于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。

9、预计雷击次数大于0.3次/a的住宅、办公楼等-般性民用建筑物。

注:预计雷击次数应按本规范附录-计算。

第2.0.4条遇下列情况之一时,应划为第三类防雷建筑物:

1、省级重点文物保护的建筑物及省级档案馆。

2、预计雷击次数大于或等于0.012次/a ,且于或等于0.

3、预计雷击次数大于或等于0.06次/a ,且于或等于0.3次/a的住宅、办公楼等-般性民用建

筑物。

4、预计雷击次数大于或等于0.06次/a的一般性工业建筑物。

5、根据雷击后对工业生产的影响及产生的后果,并结合当地气象、地形、地质及周围环境等

因素,确定需要防雷的21区、22区、 23区火灾危险环境。

6、在平均雷暴日大于15d/a的地区,度在15m及以上的烟囱、水塔等孤立的高耸建筑物;在

平均雷暴日小于或等于15d/a的地区,度在20m及以上的烟囱、水塔等孤立的高耸建筑物。

三、措施

(一)、-般规定

第3.1.1条各类防雷建筑物应采取防直击雷和防雷电波侵入的措施。

第一类防雷建筑物和本规范第2.0.3条四、五、六款所规定的第二类防雷建筑物尚应采取防雷

电感应的措施。

第3.1.2条装有防雷装置的建筑物,在防雷装置与其它设施和建筑物内人员无法隔离的情况

下,应采取等电位连接。

(二)、第一 类防雷建筑物的防雷措施

第3.2.1条第一类防雷建 筑物防直击雷的措施,应符合下列要求

1、应装设独立避雷针或架空避雷线(网) ,使被保护的建筑物及风帽、放散管等突出屋面的物

体均处于接闪器的保护范围内。架空避雷网的网格尺寸不应大于5mx 5m或6mx4m。

2、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等的管口外的以下空间应处于

接闪器的保护范围内,当有管帽时应按表3.2.1确定;当无管帽时,为管口上方半径5m半

球体。接闪器与雷闪的接触点应设在上述空间之外。

有管帽的管口外处于接闪器保护范围内的空间隔表3.2.1

3、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等,当其排放物达不到爆炸浓

度、长期点火燃烧- -排放就点火燃烧时,及发生事故时排放物才达到爆炸浓度的通风管、安

全阀,接闪器的保护范围可仅保护到管帽,无管帽时可仅保护到管口。

4、独立避雷针的杆塔、架空避雷线的端部和架空避雷网的各支柱处应至少设-根引下线。对

用金属制成或有焊接、绑扎连接钢筋网的杆塔、支柱,宜利用其作为引下线。

5、独立避雷针和架空避雷线(网)的支柱及其接地装置至被保护建筑物及与其有联系的管道、

电缆等金属物之间的距离不得小于3m。

以上便是建筑防雷接地规范主要内容,希望大家可以严格遵守这些规则,这样才能更好地保

护好建筑物的安全。

五、施工流程

施工准备-接地装置安装- +引下线安装-避雷带支架 *** 安装-避雷网安装-接地电阻测试

六、技术措施

材料齐全且符合设计要求,施工机具配备充足,施工图纸已对施I班组进行技术交底。

七、要施工 ***

防雷接地工程包括接地装置、防雷引下线及避雷带的安装。施工采用标准为《电气装置安装I

程接地装置施工及验收规范》( GB50169-92 )

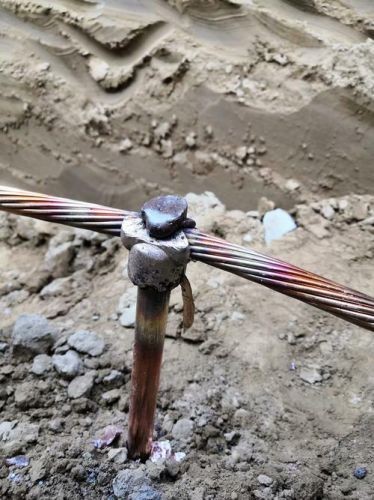

1 )接地装置

a.按照设计图尺寸位置要求,将底板内两条结构主筋焊接连通,并与所经桩台及柱内的有关钢

筋焊接(不同标高处利用两根竖向结构上下贯通) , 并将两根主筋用油漆做好标记,便于引出

和检查。

b.所有焊接处焊缝应饱满并有足够的机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔等缺

陷,焊接处的药皮敲净后,刷沥青作防腐处理,采用搭接焊时,其焊接长度要求如下:

●镀锌扁钢不小于其宽度的2倍,且至少3个棱边焊接。

●镀锌圆钢焊接长度为其直径的6倍,并应二面焊接。

●镀锌圆钢与镀锌扁钢连接时,其长度为圆钢直径的6倍。

c.每- -处施工完毕后,应及时请质检部]进行隐蔽工程检查验收,合格后方能隐蔽,同时做好

隐蔽工程验收记录。

2 )引下线安装

利用建筑钢筋做引下线的情况,钢筋截面一定要满足设计要求。

钢筋的连接要满足规范要求,如建筑施工采用埋弧焊工艺,可不处理,否则要进行接地跨

接,搭接长度不应小于跨接钢筋直径的6倍。

3)避雷带

本工程避雷带采用25 x4热镀锌扁钢。

a.支架安装:

在土建屋面结构施工时,应配合予埋支架。所有支架必须牢固,灰浆饱满、横平竖直。支架间

距不大于1.5m且间距均匀,允许偏差30mm。转角处两边的支架距转角中心不大于

250mm ,成排支架水平度每2m检查段允许偏差3/1000 ,但全长偏差不得大于10mm。

b.避雷带安装

●将镀锌扁钢调直。

●避雷线安装时应平直、牢固,不得有高低起伏和弯曲现象,距离建筑物应一致,平直度每

2m检查段允许偏差3/1000 ,但全长偏差不得大于10mm。

●避雷线弯曲处不得小于90° ,弯曲半径不得小于镀锌扁铁直径的2.5倍。

●在建筑物的变形缝处应做防雷跨越处理。

4)电气接地施工 ***

目前,根据《住宅设计规范》( GB50096-1999) , 接地制主要采用TT、TN-C- S或TN-S .

接地方式,并进行总等电位联结。

a.高/低压变配电房设备的接地系统,在房间内周围设置一条距地面300mm的水平 接地环型带

规格应按照设计要求。

b.开关柜、配电屏(箱)、力压器及各种用电设备、因绝缘破损而可能带电的金属外壳、

电气用的独立安装的金属支架及传动机构、插座的接地孔,均应以专用接地( PE线)支线可

靠相连, PE线应与接地装置连通并作重复接地。

c.当保护线( PE线)所用材质与相线相同时, PE线最小截面应符合下表要求，当PE线采用单

芯绝缘导线时,按机械强度要求,截面不应小于:有机械性的保护时为2.5mm2 ,无机械性保

护时为4mm2。

光伏电站施工验收规程国家标准？

光伏发电项目工程验收要求

一、支架安装的验收

1.采用紧固件的支架，紧固点应牢固，不应有弹垫未压平等现象。

2.支架倾斜角度偏差不应大于±1°

3.支架安装的垂直度及水平度的偏差应符合现行国家标准《光伏电站施工规范》的有关规定。

4.支架的防腐处理应符合设计要求。

二、光伏组件安装的验收

1.光伏组件的外观及接线盒、连接器应完好无损，无划伤及隐裂现象。

2.光伏组件间接插件连接应牢固，连接线应进行处理、整齐、美观。

3.光伏组件安装倾斜角度偏差不大于±1°。

4.相邻光伏组件边缘高差小于等于2mm，同组光伏组件边缘高差小于等于5mm。

5.方阵的绝缘电阻应符合设计要求。

6.光伏组件进行串连接后应对光伏组串的开路电压和短路电流进行测试。

三、逆变器设备安装的验收

1.汇流箱标识应齐全，箱体与支架连接应牢固。

2.逆变器外观及主要零部件不应有损坏和受潮现象，元器件不应有松动或丢失。

3.逆变器的标签内容应符合要求，应标明负载的连接点和极性。

4.逆变器的交流侧接口处应牢固可靠。

5.逆变器与基础间连接应牢固可靠。

6.变压器和互感器的安装验收应符合国家现行标准《电气装置安装工程电力变压器、油浸电抗器、互感器施工及规范验收》的有关规定。

四、电缆安装的验收

1.直流电缆的规格应符合设计要求；标示牌应装设齐全、正确、清晰。

2.直流电缆的固定、弯曲半径、有关距离应符合设计要求。

3.直流电缆线路所有接地的接点与接地极应接触良好，接地电阻值应符合设计要求。

4.防火措施应符合设计要求。

5.交流电缆安装的验收应符合现行国家标准《电气装置安装工程 电缆线路施工及验收规范》的有关规定。

五、电站监控系统安装的验收

1.布防线缆的规格、型号和位置应符合设计要求，线缆排列应整齐美观，外皮无损伤；绑扎后的线缆应互相紧密靠拢，外观平直整齐，线扣间距均匀，松紧适度。

2.信号传输线的信号传输方式与传输距离应匹配，信号传输质量应满足设计要求。

3.信号传输线和电源电缆应分离布放，可靠接地。

4.环境检测仪的安装位置需要视野开阔，且一年当中日出和日没方位不能有大于5度的遮挡物。

5.通信系统应满足调度自动化、继电保护、安全自动装置等对电力通信的要求。

六、防雷与接地安装的验收

1.光伏发电站防雷系统的施工应按照设计文件的要求进行。

2.地面光伏系统的金属支架应与主接地网可靠连接；光伏组件应将边框可靠接地。

3.汇流箱及逆变器等电器设备的接地应牢固可靠、导通良好，金属盘门应用裸铜软导线与金属构架或接地排可靠接地。

4.光伏发电站的各接地点接地电阻阻值应满足设计要求（通常小于4Ω）

接地装置安装的验收规范是什么

当设计无要求时，接地装置顶面埋设深度不应小于 0.6M。圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于 5M。接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：1 扁钢与扁钢搭接为扁钢宽度的 2 倍，不少于三面施焊；2 圆钢与圆钢搭接为圆钢直径的 6 倍，双面施焊；3 圆钢与扁钢搭接为圆钢直径的 6 倍，双面施焊；4 扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴 3/4 钢管表面，上下两侧施焊；5 除埋设在混凝土中的焊接接头外，有防腐措施。接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于 2 处。

建筑物防雷施工的规范

《建筑电气工程施工质量验收规范》GB50303-2002中有“防雷接地”。
