前言

设计一个智能建筑弱电系统工程，需要提前写好规划书，其中规划书有一项重要的内容就是智能化弱电工程建设范围，需要明确指出本期工程需要建设哪些智能化弱电系统，对应系统的配置清单如何？以及对应系统的大概预算。这份配置清单不仅在智能建筑项目规划初期使用，在项目后期的招投标工作中也会作为核算智能化弱电工程量的重要依据！所以学会编制一份详细的智能化弱电清单非常重要，今天我们就来一起聊聊一份详细的智能建筑的弱电系统配置清单包含哪些具体内容！

正文

智能建筑系统设计需要遵循GB50314-2015，在设计系统和配置清单的时候对该智能智能建筑设计标准要有一定的了解和掌握。现在新建的智能建筑弱电系统主要包括综合布线，计算机网络，视频监控，人脸布控，速通门，停车场管理，会议室，门禁一卡通，入侵报警，机房工程，巡更等16个系统！

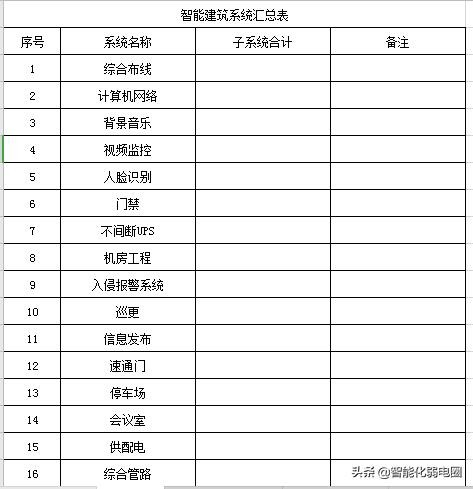

智能建筑子系统汇总

智能建筑设计标准

1、综合布线系统

综合布线系统是智能化弱电系统的基础，主要包括工作区、水平、垂直干线、管理间、设备间、建筑群等6大子系统。

①工作区子系统

工作区子系统主要是一些地插，六类线屏蔽模块，六类线非屏蔽模块，86盒RJ45面板，六类双绞线线缆等基础设备及线缆。

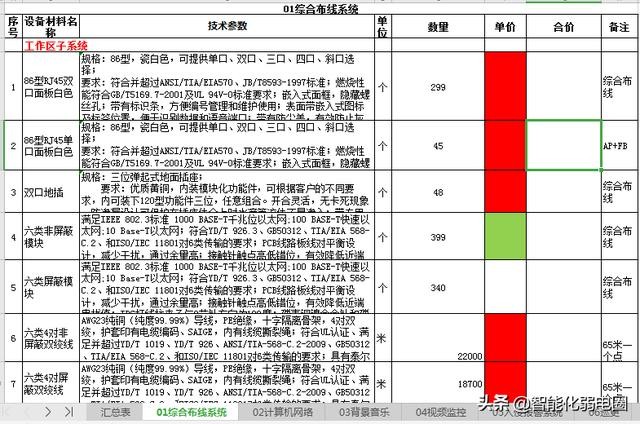

综合布线工作区子系统

②垂直干线子系统

垂直干线子系统主要包括单模光纤和3类50对大对数线缆等。

垂直干线子系统

③管理子系统

管理子系统主要包括光纤配线架，语音配线架，光纤跳线等设备。

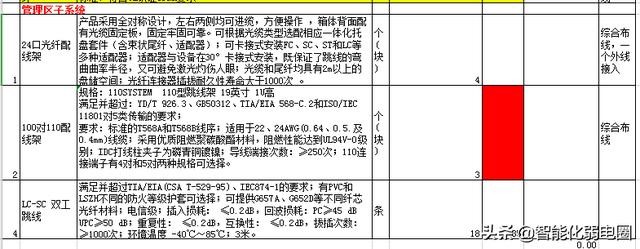

管理子系统

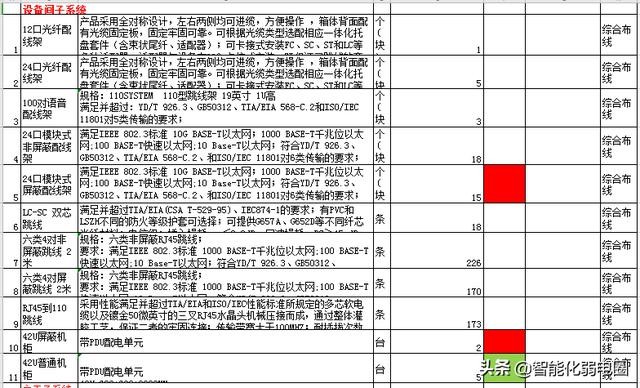

④设备间子系统

设备间子系统主要包括光纤配线架、语音配线架、跳线、服务器机柜等设备。

设备间子系统

2、计算机网络系统

此次智能建筑网络覆盖主要包括有线和无线网络的覆盖，设备包括接入交换机，核心交换机，光模块，无线AP，AC控制器等基础设备。

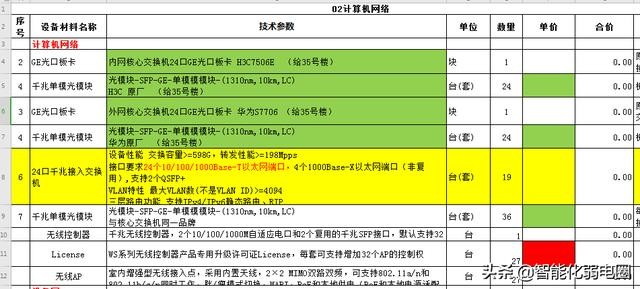

计算机网络

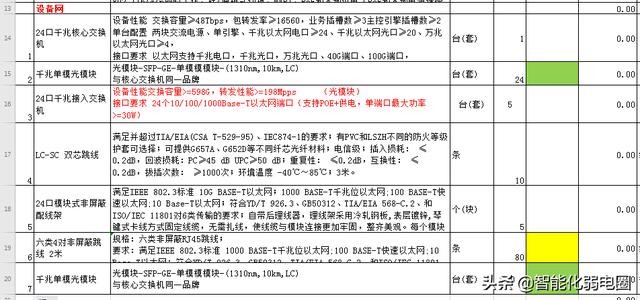

设备网

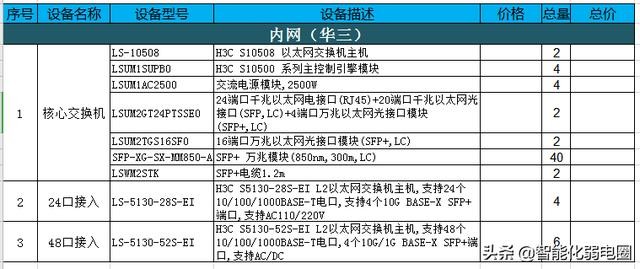

内网

3、视频监控系统

视频监控系统在整个智能建筑系统所占的比重较多，配置清单主要包括前端设备、后端管理中心、传输设备、辅材及工程量等重要内容。

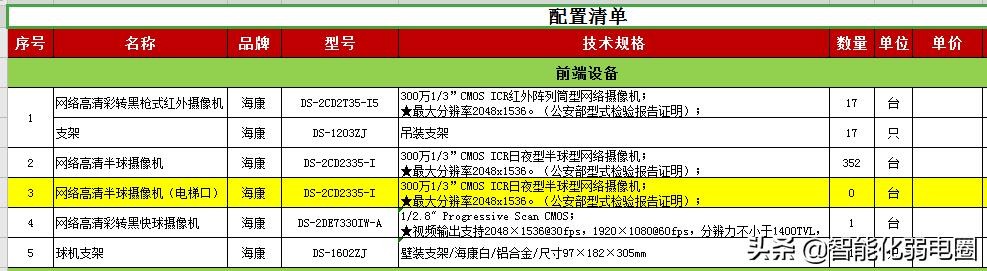

前端设备

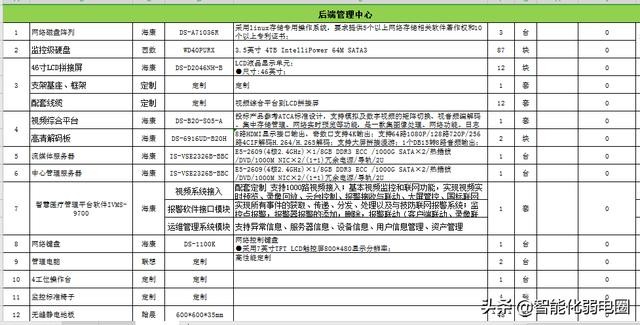

后端管理中心

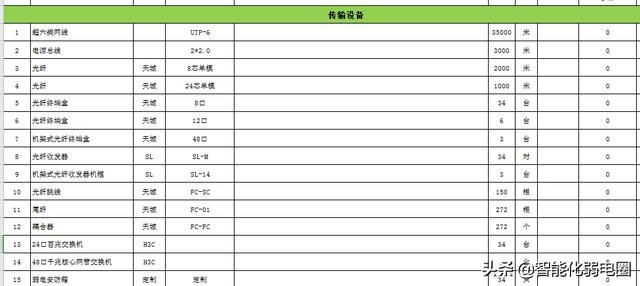

传输设备

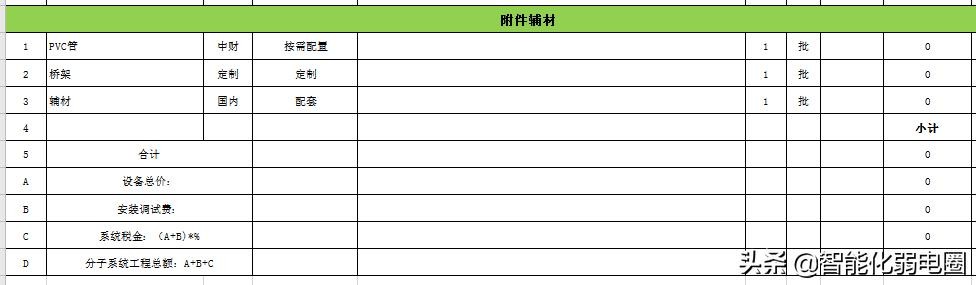

辅材及工程量

4、人脸识别

人脸布控系统在智能建筑应用的越来越多，一般应用于建筑周边、大门口等场景，主要包括人脸抓拍机、人脸识别服务器、综合管理平台软件等。

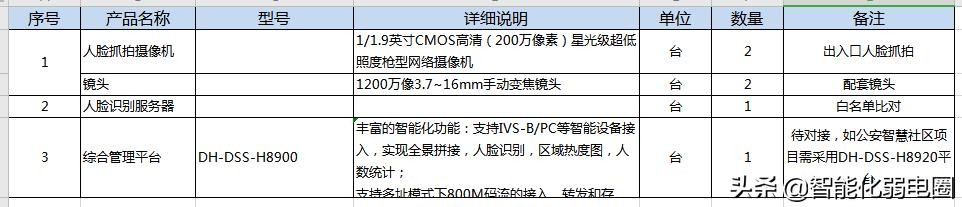

人脸布控

5、速通门

在智能建筑大门口部署一套人脸识别速通门。系统提前导入建筑内人员底库，本建筑内人员通过刷脸认证自由进出建筑物内。该套系统主要包括人脸识别翼闸、人脸识别模块、双门控制器、网络控制器、线缆等设备。

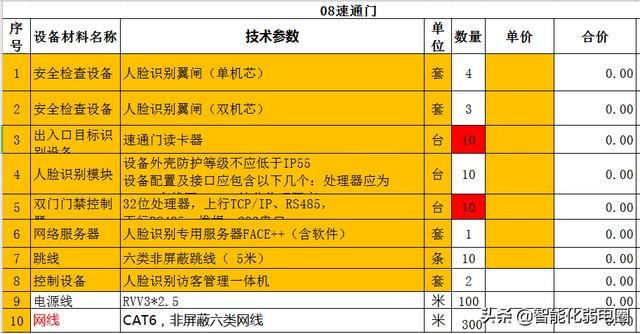

人脸速通门

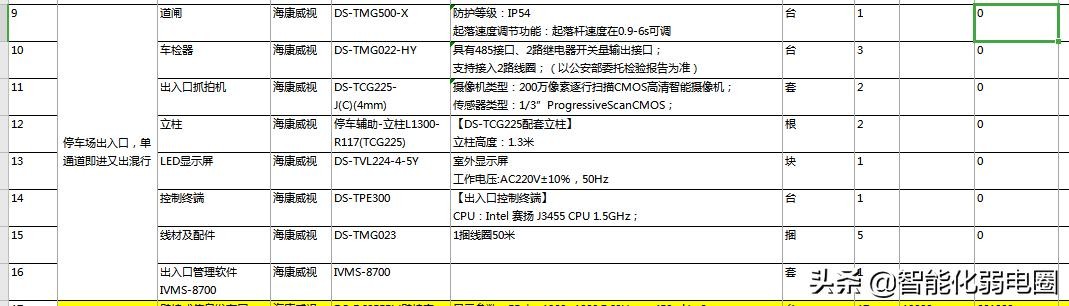

6、停车场管理系统

停车场管理系统主要部署在建筑内大门口，主要对车辆进出进行自动有序的管理。此次系统清单主要包括道闸、车检器、出入口摄像头、立柱、LED显示屏、控制终端、管理软件等。

停车场管理系统

7、会议系统

此次建设会议系统主要包括视频矩阵、会议扩声、会议发言、会议控制、辅材等。

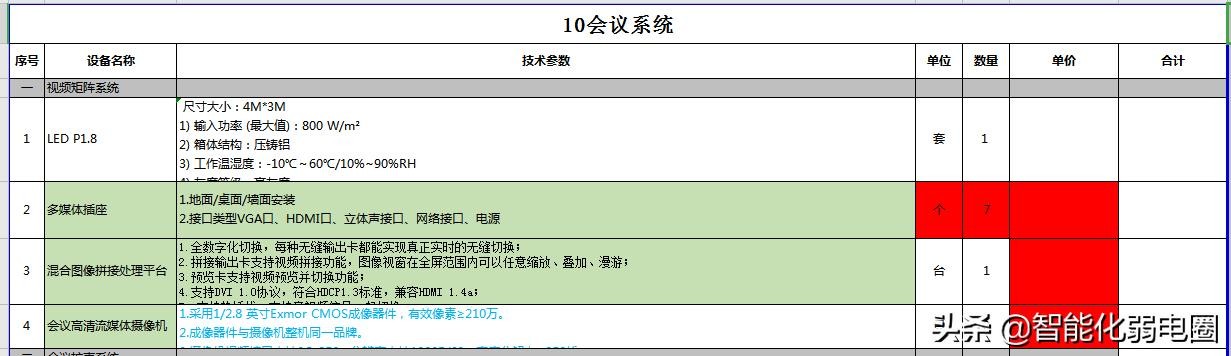

视频矩阵系统

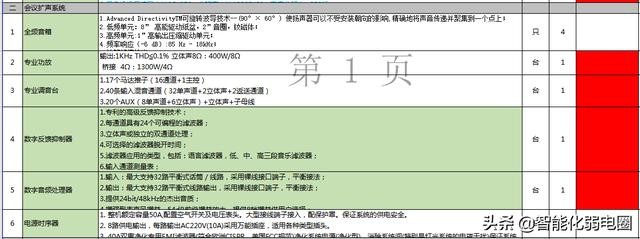

会议扩声系统

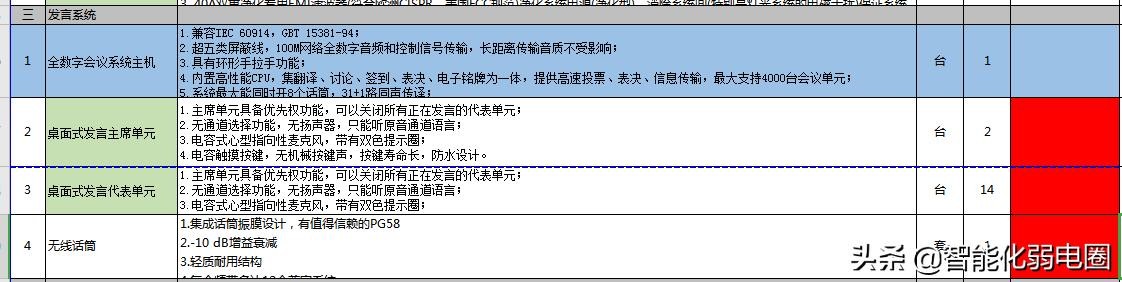

发言系统

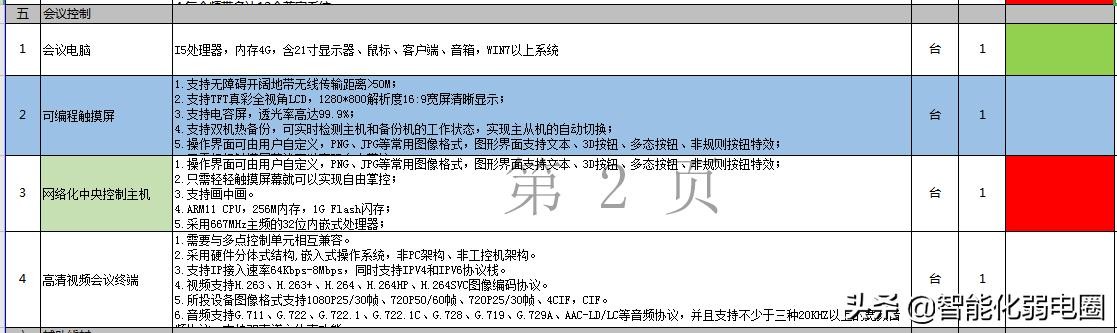

会议控制

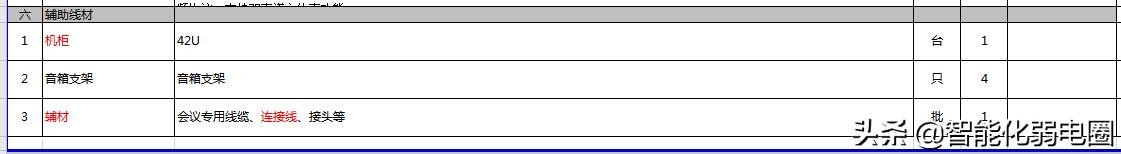

辅助辅材

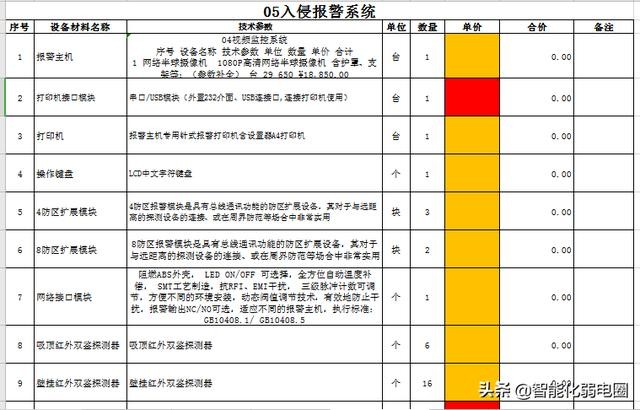

8、入侵报警系统

在建筑物的周边部署入侵报警系统，此次系统配置主要包括报警主机、防区模块、前端探测器等设备组成。

入侵报警

9、门禁一卡通

建筑物内门口都会部署门禁系统，对人员进行有序管理，主要包括控制器、读卡器、锁、开门按钮、管理软件等。

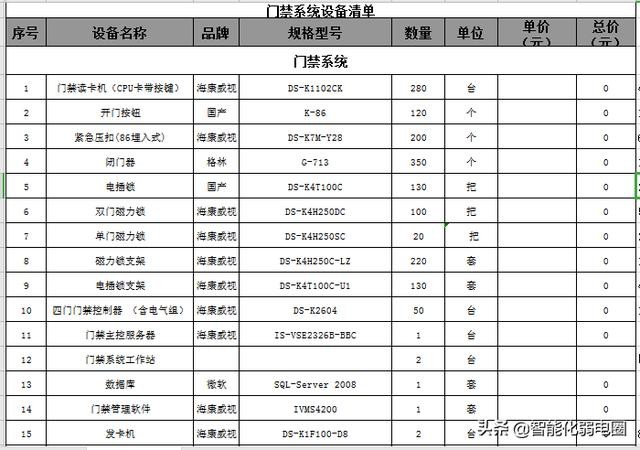

门禁一卡通

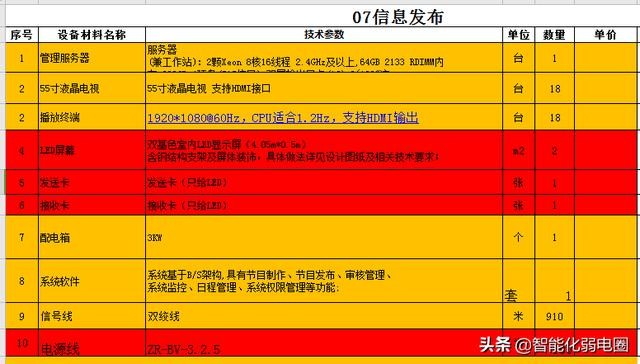

10、信息发布

信息发布系统主要有管理服务器、LED屏幕、播放器、系统软件等组成，将服务器的信息发送给播发器，再由播放器组合图片、视频、音频、文字等内容，发送到LED屏幕等显示设备中。

信息发布系统

最近建立了弱电学习圈，现在圈子有1303名弱电行业技术成员，可以相互交流。并且圈子内的圈友可以源源不断的获取资料，有图纸，方案，有清单，学习视频等。如何获取了？可以点击下方加入我的圈子：让我们一起交流弱电项目上遇到的技术问题，这个圈子没有时间限制，永久，优惠价69元，即使按一年算每天也就仅1毛6分钱，一次缴费，终身受益！

11、机房工程

机房工程是整个智能建筑系统较为复杂的一个子系统，主要包括机房装修、机房设备、机房环境、机房智能化系统、机房消防等重要部分。

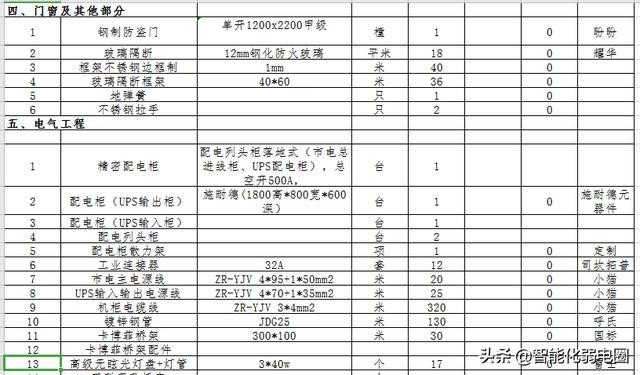

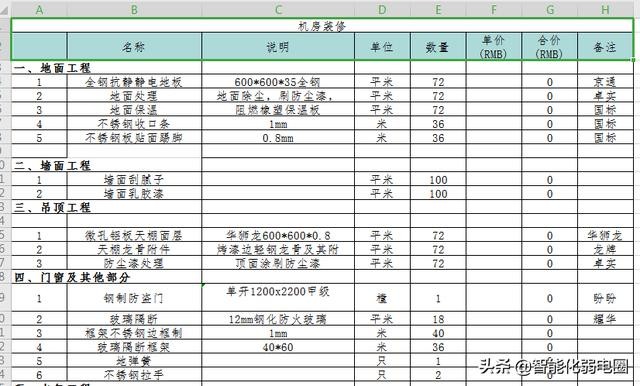

机房装修-1

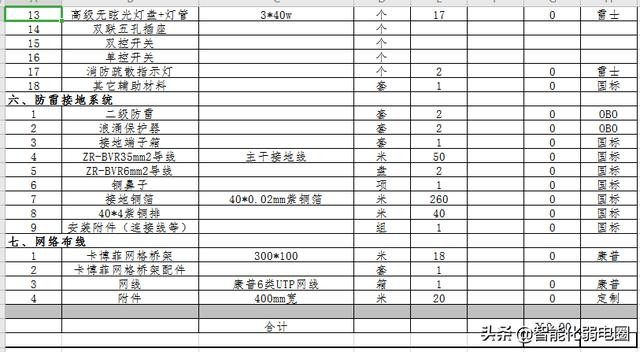

机房装修-2

机房装修-3

机房设备

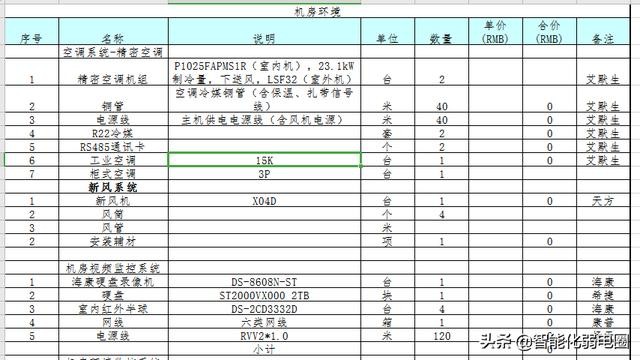

机房环境

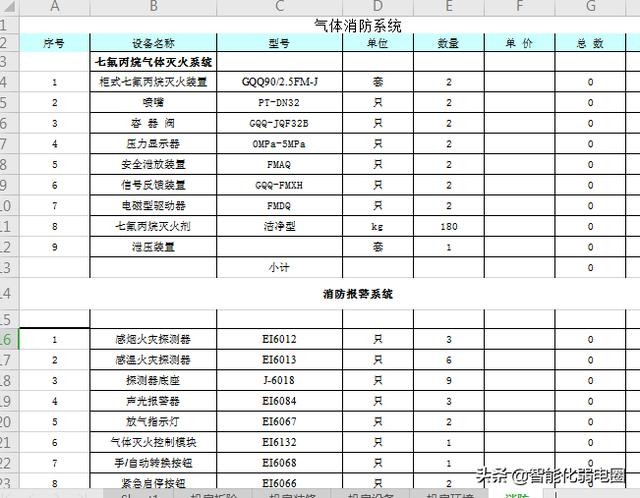

机房消防

12、背景音乐系统

背景音乐系统主要包括系统播放器、系统定时器、扬声器、功放等设备。

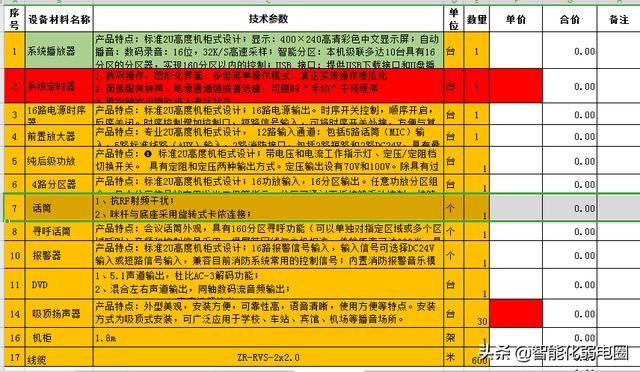

背景音乐系统

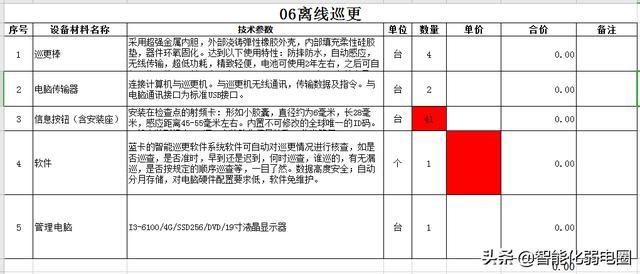

13、巡更

巡更系统包括巡更棒、电脑传输器、信息按钮、软件等组成。

巡更系统

14、UPS不间断电源

UPS不间断电源主要包括主机、电池、电池柜、输入线等组成。

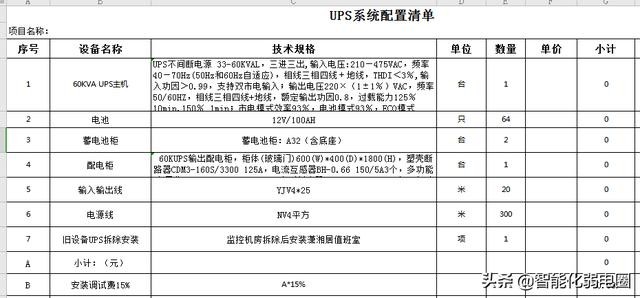

UPS不间断电源

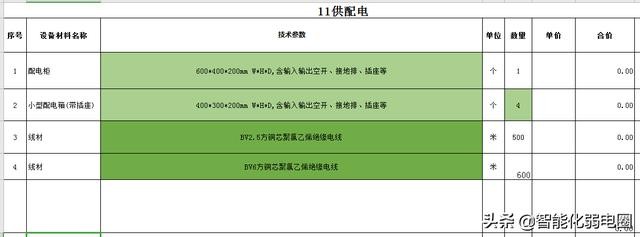

15、供配电

供配电主要是由配电柜、配电箱、线缆等组成。

供配电

16、综合管路

综合管路主要是由桥架、SC管、JDG管、PVC管等组成。

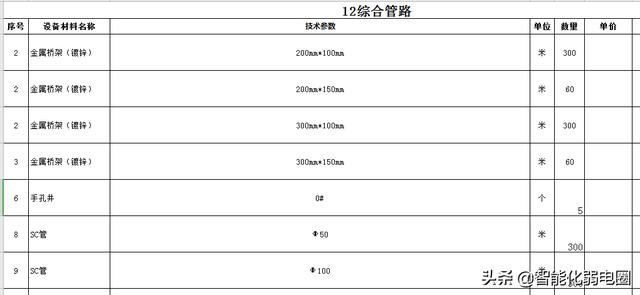

综合管路

总结

本次分享的智能建筑弱电建设系统，包含综合布线、计算机网络、视频监控、门禁、停车场管理、机房工程等16个子系统。掌握这16个子系统工作原理及清单配置，对我们以后设计整体的智能化弱电工程的规划会有很大的帮助！

,
